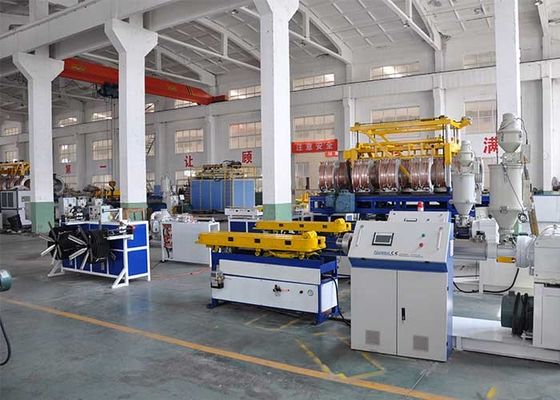

สายการผลิตท่อลูกฟูกผนังเดี่ยว 50 มม. 63 มม. สกรูเดี่ยว

สายการผลิตท่อลูกฟูกผนังเดี่ยว 50 มม. 63 มม. สกรูเดี่ยว



คุณสมบัติ



● ปลอกปรับขนาดทำจากอลูมิเนียมอัลลอยด์ และพื้นผิวทนทานต่อการสึกหรอรูปคลื่นของท่อสามารถคำนวณได้ด้วยโปรแกรมซอฟต์แวร์พิเศษ และสามารถรับความแข็งของวงแหวนได้ที่น้ำหนักเท่ากัน
● ฉีดน้ำหล่อเย็นทั้งส่วนขึ้นรูปและส่วนส่งคืน (รุ่นดังกล่าวในท้องตลาดเป็นแบบระบายความร้อนด้วยอากาศและไม่มีน้ำ)
● เครื่องขึ้นรูปมีโครงสร้างพิเศษเพื่อลดการเคลื่อนตัวของท่อได้อย่างมีประสิทธิภาพ (พร้อมการคุ้มครองสิทธิบัตร)
● เครื่องขึ้นรูปมีโครงสร้างพิเศษที่ช่วยยับยั้งการบิดงอได้อย่างมีประสิทธิภาพ และรับประกันว่าโมดูลจะไม่เสียรูป (ด้วยการคุ้มครองสิทธิบัตร)



รายการสายการผลิต

เลขที่	ชื่อ & รุ่น		ปริมาณ
01	เครื่องอัดรีดสกรูเดี่ยว SJ90x30		1 ชุด
02	แม่พิมพ์	บล็อกแม่พิมพ์หัวดาย 50 มม	7 ชุด
		บล็อกแม่พิมพ์หัวดาย 63 มม
		บล็อกแม่พิมพ์หัวดาย 75 มม
		บล็อกแม่พิมพ์หัวดาย 90 มม
		บล็อกแม่พิมพ์หัวดาย 110 มม
		บล็อกแม่พิมพ์หัวดาย 160 มม
		บล็อกแม่พิมพ์หัวดาย 200 มม
03	เครื่องขึ้นรูป SBCJ-200		1 ชุด
04	เครื่องตัด STG-200		1 ชุด
05	วงเล็บคว่ำ		1 ชุด
06	ระบบควบคุม PLC		1 ชุด

ข้อมูลทางเทคนิคโดยละเอียด

1.0 เครื่องอัดรีดแบบสกรูเดี่ยว SJ90x30

- สกรู Barrel ความแข็งของสกรู HV> 740

--วัสดุ 38CrMoAlA ความแข็งของถัง HV>940

--การจัดการไนไตรด์

--ความลึกของไนไตรดิ้งลำกล้อง 0.4--0.7 มม

--ความลึกของสกรูไนไตรดิ้ง 0.3-0.6 มม

--เส้นผ่านศูนย์กลางของสกรู 90 มม

--L:D 30︰1

ความร้อนและความเย็น

--Barrel โซนร้อน 5 โซน x 4.5kw

--Barrel โซนเย็น 5 โซน x 0.18kw

- กำลังความร้อนของถัง 23kw

ขับรถ

--มอเตอร์กระแสสลับ 150—1500 รอบต่อนาที 75kw

--ตัวแปลงฟูจิ

--Wheel Box ขับเกียร์

--วัสดุเกียร์ 20CrMnTi

- ประเภทเกียร์แบบเฮลิคอลเกียร์

--แม็กซ์กำลังขับ 260 กก./ชม

1.1 ระบบให้อาหารอัตโนมัติ

--เครื่องอบผ้าอัตโนมัติ 1 เครื่อง

--วัสดุโหลดอัตโนมัติ 1 ชิ้น

2.0 แม่พิมพ์

2.1 หัวดาย

--ข้อมูลจำเพาะ: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Die โครงสร้างเกลียว

--วัสดุ 40 Cr ไนไตรดิ้ง & ดับ

2.2 บล็อกแม่พิมพ์

--วัสดุอลูมิเนียมคุณภาพสูง

--จำนวน 35 คู่

--Cooling ประเภทระบายความร้อนด้วยอากาศ

3.0 เครื่องขึ้นรูป SBCJ-200

--ความยาวของโซ่โมดูล 4620 มม

--จำนวนโมดูล 35 คู่ (แม่พิมพ์อลูมิเนียม)

--อินเวอร์เตอร์ 1 ชิ้น

--มอเตอร์ขับในเฟสบนและล่าง 3.7kw

- โหมดระบายความร้อนด้วยอากาศ

- แรงดันของช่องระบายความร้อนโมดูล 1.8MPa

--ความสูงกลาง (มม.) 1050 มม. (ปรับได้)

--โมดูล Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 มม.

--Auto—ระบบหล่อลื่น 1 ชุด

- อุณหภูมิน้ำหล่อเย็น 8-20 ℃

--แม็กซ์ปริมาณการใช้น้ำ 1.5 ลบ.ม./ชม

--แม็กซ์ปรับแนวนอน ±50 มม

--แม็กซ์ปรับตรง 100 มม

--น้ำหนักเครื่อง3000กก

4.0 เครื่องตัด STG-200

--ท่อขนาดเส้นผ่านศูนย์กลาง Φ50-Φ200mm

--แคลมป์แคลมป์ “ครึ่ง” โดยกระบอก

--Clamping นิวเมติก

- การตัดที่ความยาวคงที่: เครื่องขึ้นรูปจะนับความยาวของท่อและให้คำสั่งตัด

5.0 ตัวยึดการพลิกคว่ำ

--ความยาว 6000mm

6.0 การควบคุม PLCระบบ

--การควบคุมอุณหภูมิ

--คอนแทค (ซีเมนส์)

--เมนูภาษาอังกฤษ

- ส่วนต่อประสานกับเครื่องมนุษย์ 10.4 1 ชุด (ซีเมนส์)

- ระบบ PLC รุ่นใหม่ 1 ชุด (ซีเมนส์)

--หน้าจอสัมผัส บทสนทนาระหว่างคนกับเครื่องจักร
