สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | SD HUASU |
ได้รับการรับรอง: | ISO |
หมายเลขรุ่น: | SBG 250 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
รายละเอียดการบรรจุ: | แพคเกจมาตรฐาน |
เวลาการส่งมอบ: | 30 วันทำการ |
เงื่อนไขการชำระเงิน: | T / T |
สามารถในการผลิต: | 50 ชุด / เดือน |
เส้นผ่าศูนย์กลางท่อ: | OD 90-315 มม | extruder: | สจล. 90/30 |
---|---|---|---|
เอาท์พุต: | 120-260kg / ชม | มอเตอร์ AC: | 75KW |
อินเวอร์เตอร์: | ABB | ระบบการให้อาหาร: | อัตโนมัติ |
พลังงานทั้งหมด: | 120kW | ||
แสงสูง: | เครื่องขึ้นรูปท่อลูกฟูก 260 กก. / ชม.,เครื่องขึ้นรูปท่อผนังเดี่ยว,เครื่องขึ้นรูปท่อลูกฟูก 120 กิโลวัตต์ |
เครื่องขึ้นรูปท่อลูกฟูกมี โครงสร้างปิดและ เรายังสามารถขึ้นรูปสูญญากาศการขึ้นรูปแม่พิมพ์จะเคลื่อนที่ไปมาในอุโมงค์ปิดและภายในการขึ้นรูปอุโมงค์เป็นการออกแบบแซนวิชและหล่อเย็นแม่พิมพ์โดยการหล่อเย็นด้วยน้ำแถบแม่พิมพ์ทำจากเหล็กคาร์ไบด์จึงทนต่อการกัดกร่อน
เครื่องท่อลูกฟูกแบบผนังเดียวได้รับการพัฒนาโดย Shandong Huasuใช้เกียร์เพื่อเรียกใช้โมดูลและแม่แบบเพื่อให้เกิดการหมุนเวียนของน้ำและการระบายความร้อนด้วยอากาศของผลิตภัณฑ์ซึ่งช่วยให้มั่นใจได้ว่าการขึ้นรูปด้วยความเร็วสูงแม้กระทั่งการเป็นลอนผนังท่อด้านในและด้านนอกที่เรียบท่อลูกฟูกเหล่านี้ใช้ในท่อร้อยสายไฟโดยเฉพาะ
ท่อลูกฟูกแบบผนังเดี่ยวใช้กันอย่างแพร่หลายในด้านของสายไฟอัตโนมัติท่อร้อยสายไฟฟ้าวงจรของเครื่องมือเครื่องจักรท่อป้องกันของโคมไฟและลวดโคมไฟท่อเครื่องปรับอากาศและเครื่องซักผ้าเป็นต้น
ไม่ | ชื่อและรุ่น | ปริมาณ | |
01 | เครื่องอัดรีดแบบสกรูเดี่ยว SJ90x30.5 | 1 ชุด | |
02 | แม่พิมพ์ | บล็อกแม่พิมพ์หัวตาย 50 มม | 7 ชุด |
บล็อกแม่พิมพ์หัวตาย 63 มม | |||
บล็อกแม่พิมพ์หัวตาย 75 มม | |||
บล็อกแม่พิมพ์หัวตาย 90 มม | |||
บล็อกแม่พิมพ์หัวตาย 110 มม | |||
บล็อกแม่พิมพ์หัวตาย 160 มม | |||
บล็อกแม่พิมพ์หัวตาย 200 มม | |||
03 | เครื่องขึ้นรูป SBCJ-200 | 1 ชุด | |
04 | เครื่องตัด STG-200 | 1 ชุด | |
05 | วงเล็บคว่ำ | 1 ชุด | |
06 | ระบบควบคุม PLC | 1 ชุด |

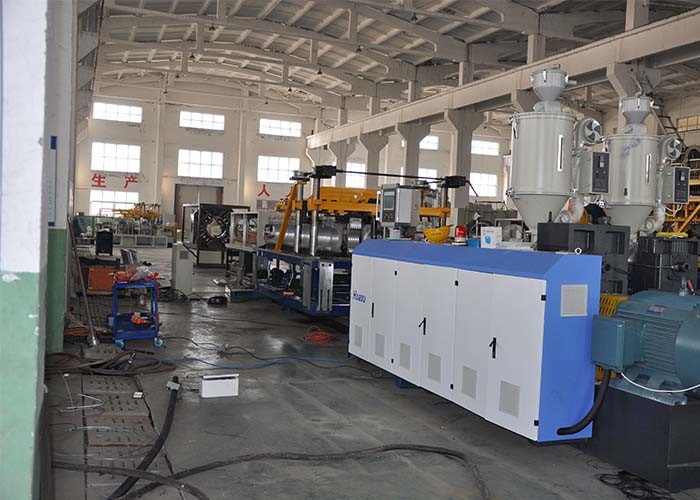

1.0 เครื่องอัดรีดแบบสกรูเดี่ยว Sเจ90x30
- สลักเกลียวสกรูความแข็งของสกรู HV> 740
- วัสดุ 38CrMoAlA ความแข็งของกระบอกสูบ HV> 940
- การจัดการ Nitriding
- ความลึกของบาร์เรลไนไตรด์ 0.4--0.7 มม
- ความลึกของสกรูไนไตรด์ 0.3-0.6 มม
- เส้นผ่านศูนย์กลางของสกรู 90 มม
--L: D 30︰1
เครื่องทำความร้อนและความเย็น
- ถังความร้อนโซน 5 โซน x 4.5kw
- Barrel cooling zone 5 โซน x 0.18kw
- พลังความร้อนของถัง 23kw
ขับรถ
- มอเตอร์ AC 150—1500 รอบต่อนาที 75kw
- ตัวแปลง ฟูจิ
- การขับขี่เกียร์กล่องล้อ
- วัสดุเกียร์ 20CrMnTi
- ประเภทเกียร์ Helical Gear
- สูงสุดเอาต์พุต 260 กก. / ชม
1.1 ระบบให้อาหารอัตโนมัติ
- เครื่องอบผ้าอัตโนมัติ 1 ชิ้น
- วัสดุ Auto-Loader 1 ชิ้น
2.0 แม่พิมพ์

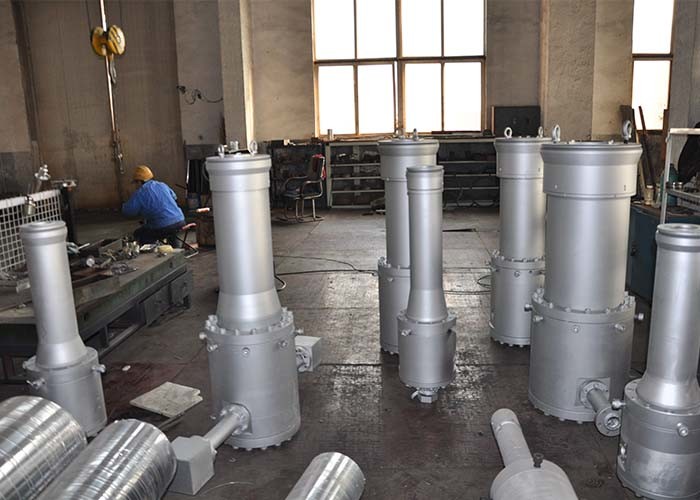

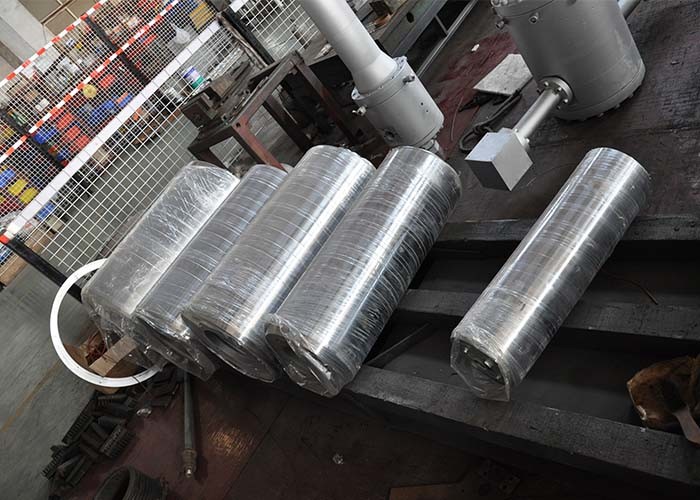

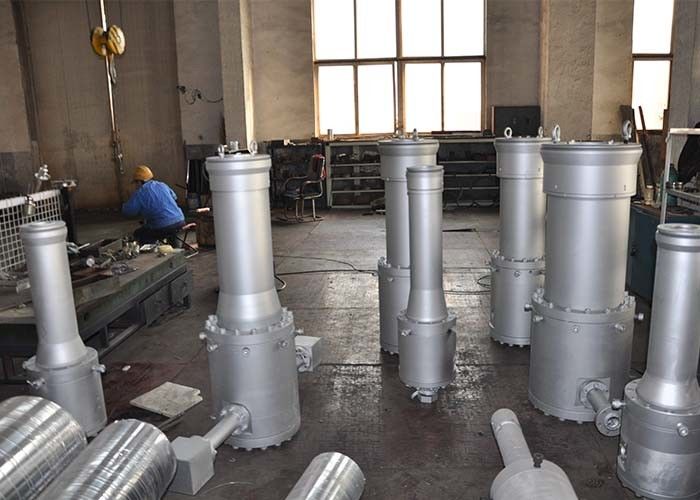

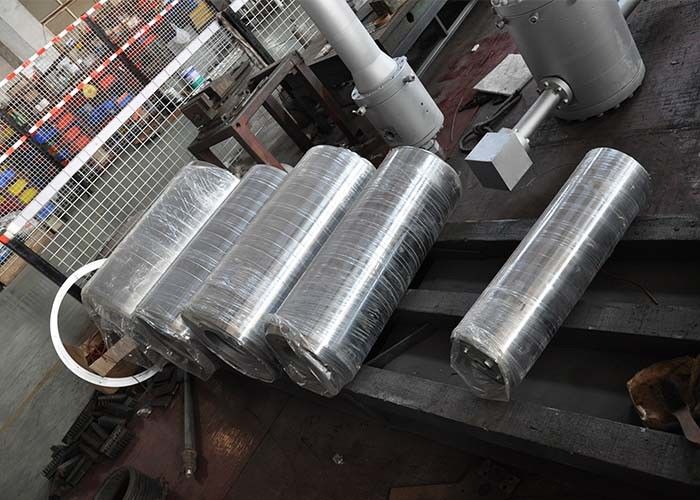

2.1 หัวดาย
- ข้อมูลจำเพาะ: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm
--Die โครงสร้างเกลียว
- วัสดุไนไตรด์ 40 Cr และการดับ
2.2 แม่พิมพ์ Bล็อค
- วัสดุอลูมิเนียมคุณภาพสูง
- จำนวน 35 คู่
- ประเภทระบายความร้อนด้วยอากาศเย็น

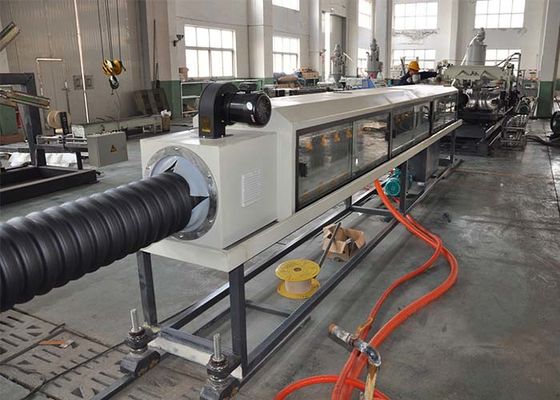

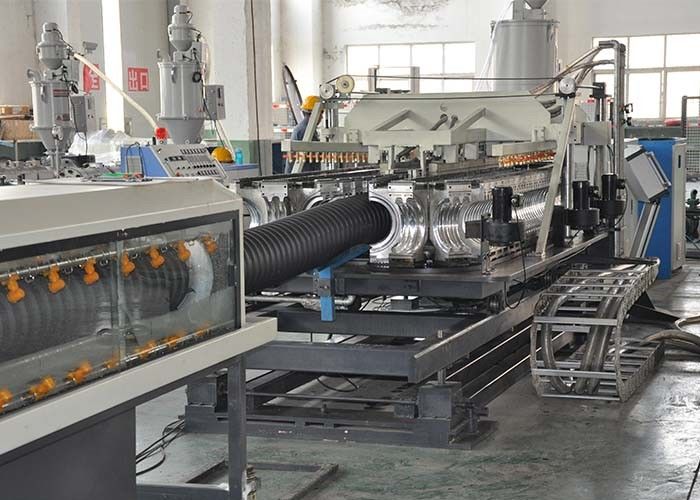

3.0 เครื่องขึ้นรูป SBCJ-200
- ความยาวของโซ่โมดูล 4620 มม
- จำนวนโมดูล 35 คู่ (แม่พิมพ์อลูมิเนียม)
- อินเวอร์เตอร์ 1 ชิ้น
- มอเตอร์ขับเคลื่อนในเฟสด้านบนและล่าง 3.7kw
- โหมดทำความเย็น Air Cooling
- ความดันของช่องระบายความร้อนโมดูล 1.8MPa
- ความสูงกลาง (มม.) 1050 มม. (ปรับได้)
- โมดูลΦ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 มม.
- ระบบหล่อลื่นอัตโนมัติ 1 ชุด
- อุณหภูมิน้ำเย็น 8-20 ℃
- สูงสุดปริมาณการใช้น้ำ 1.5 ลบ.ม. / ชม
- สูงสุดปรับแนวนอน± 50 มม
- สูงสุดปรับตั้งตรง 100 มม
- น้ำหนักเครื่อง 3000kg
4.0 เครื่องตัด STG-200
- เส้นผ่าศูนย์กลางท่อ ID Φ50-Φ200mm
- หนีบแคลมป์ "ครึ่ง" โดยกระบอกสูบ
- การหนีบนิวเมติก
- การตัดตามความยาวคงที่: เครื่องขึ้นรูปจะนับความยาวของท่อและสั่งตัด
5.0 วงเล็บคว่ำ
- ความยาว 6000 มม
6.0 บมจ ควบคุม สystem
--การควบคุมอุณหภูมิ
- คอนแทค (ซีเมนส์)
- เมนูภาษาอังกฤษ
- อินเทอร์เฟซเครื่องมนุษย์ 10.4 1 ชุด (ซีเมนส์)
- ระบบ PLC รุ่นใหม่ 1 ชุด (ซีเมนส์)
- หน้าจอสัมผัสบทสนทนาระหว่างคนกับเครื่องจักร
