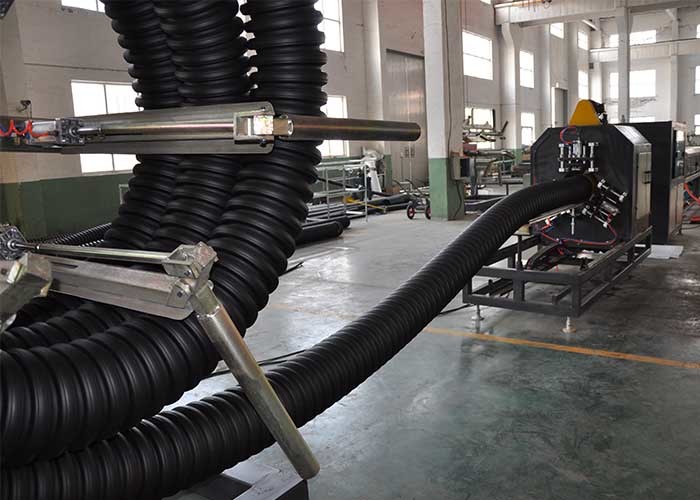

สายการอัดรีดท่อป้องกันสายเคเบิลลูกฟูก 200 มม

ลูกฟูกสายป้องกันท่อ Extrusion Line 50 มม. - 200 มม. พร้อมเครื่องอัดรีด SJ90 / 33



รายการสายการผลิต

ไม่	ชื่อและรุ่น		ปริมาณ
01	เครื่องอัดรีดแบบสกรูเดี่ยว SJ90x30.5 มม		1 ชุด
02	แม่พิมพ์	บล็อกแม่พิมพ์หัวตาย 50 มม	7 ชุด
		บล็อกแม่พิมพ์หัวตาย 63 มม
		บล็อกแม่พิมพ์หัวตาย 75 มม
		บล็อกแม่พิมพ์หัวตาย 90 มม
		บล็อกแม่พิมพ์หัวตาย 110 มม
		บล็อกแม่พิมพ์หัวตาย 160 มม
		บล็อกแม่พิมพ์หัวตาย 200 มม
03	เครื่องขึ้นรูป SBCJ-200		1 ชุด
04	เครื่องตัด STG-200		1 ชุด
05	วงเล็บคว่ำ		1 ชุด
06	ระบบควบคุม PLC		1 ชุด

ข้อมูลทางเทคนิคโดยละเอียด

1.0 เครื่องอัดรีดแบบสกรูเดี่ยว Sเจ90x30

- สลักเกลียวสกรูความแข็งของสกรู HV> 740

- วัสดุ 38CrMoAlA ความแข็งของกระบอกสูบ HV> 940

- การจัดการ Nitriding

- ความลึกของบาร์เรลไนไตรด์ 0.4--0.7 มม

- ความลึกของสกรูไนไตรด์ 0.3-0.6 มม

- เส้นผ่านศูนย์กลางของสกรู 90 มม

--L: D 30︰1

เครื่องทำความร้อนและความเย็น

- ถังทำความร้อนโซน 5 โซน x 4.5kw

- Barrel cooling zone 5 โซน x 0.18kw

- พลังความร้อนของถัง 23kw

ขับรถ

- มอเตอร์ AC 150—1500 รอบต่อนาที 75kw

- ตัวแปลง ฟูจิ

- การขับขี่เกียร์กล่องล้อ

- วัสดุเกียร์ 20CrMnTi

- ประเภทเกียร์ Helical Gear

- สูงสุดผลผลิต 260 กก. / ชม

1.1 ระบบให้อาหารอัตโนมัติ

- เครื่องอบผ้าอัตโนมัติ 1 ชิ้น

- วัสดุ Auto-Loader 1 ชิ้น

2.0 แม่พิมพ์

2.1 หัวดาย

- ข้อมูลจำเพาะ: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Die โครงสร้างเกลียว

- วัสดุไนไตรด์ 40 Cr และการดับ

2.2 แม่พิมพ์ขล็อค

- วัสดุอลูมิเนียมคุณภาพสูง

- จำนวน 35 คู่

- ประเภทระบายความร้อนด้วยอากาศเย็น

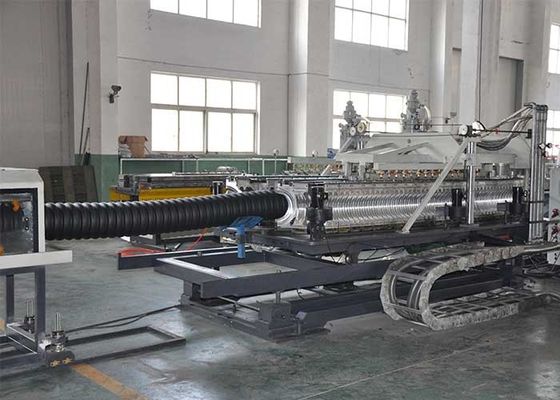

3.0 เครื่องขึ้นรูป SBCJ-200

- ความยาวของโซ่โมดูล 4620 มม

- จำนวนโมดูล 35 คู่ (แม่พิมพ์อลูมิเนียม)

- อินเวอร์เตอร์ 1 ชิ้น

- มอเตอร์ในเฟสด้านบนและด้านล่าง 3.7kw

- โหมดทำความเย็น Air Cooling

- ความดันของช่องระบายความร้อนโมดูล 1.8MPa

- ความสูงกลาง (มม.) 1050 มม. (ปรับได้)

- โมดูลΦ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 มม.

- ระบบหล่อลื่นอัตโนมัติ 1 ชุด

- อุณหภูมิน้ำเย็น 8-20 ℃

- สูงสุดปริมาณการใช้น้ำ 1.5 ลบ.ม. / ชม

- สูงสุดปรับแนวนอน± 50 มม

- สูงสุดปรับตั้งตรง 100 มม

- น้ำหนักเครื่อง 3000kg

4.0 เครื่องตัด STG-200

- เส้นผ่าศูนย์กลางท่อ ID Φ50-Φ200mm

- หนีบแคลมป์ "ครึ่ง" ด้วยกระบอกสูบ

- หนีบนิวเมติก

- การตัดตามความยาวคงที่: เครื่องขึ้นรูปจะนับความยาวของท่อและสั่งตัด

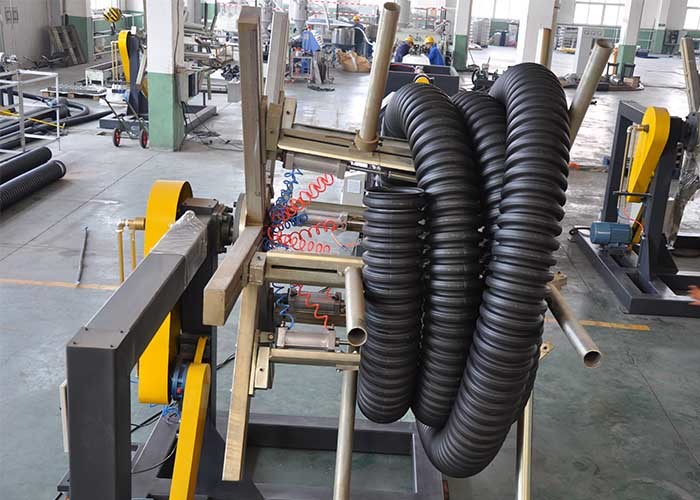

5.0 วงเล็บคว่ำ

- ความยาว 6000 มม

6.0 บมจ ควบคุม สystem

--การควบคุมอุณหภูมิ

- คอนแทค (ซีเมนส์)

- เมนูภาษาอังกฤษ

- อินเทอร์เฟซเครื่องมนุษย์ 10.4 1 ชุด (ซีเมนส์)

- ระบบ PLC รุ่นใหม่ 1 ชุด (ซีเมนส์)

- หน้าจอสัมผัสบทสนทนาระหว่างคนกับเครื่องจักร
